Checkweigher Kecepatan Tinggi Timbangan Dinamis

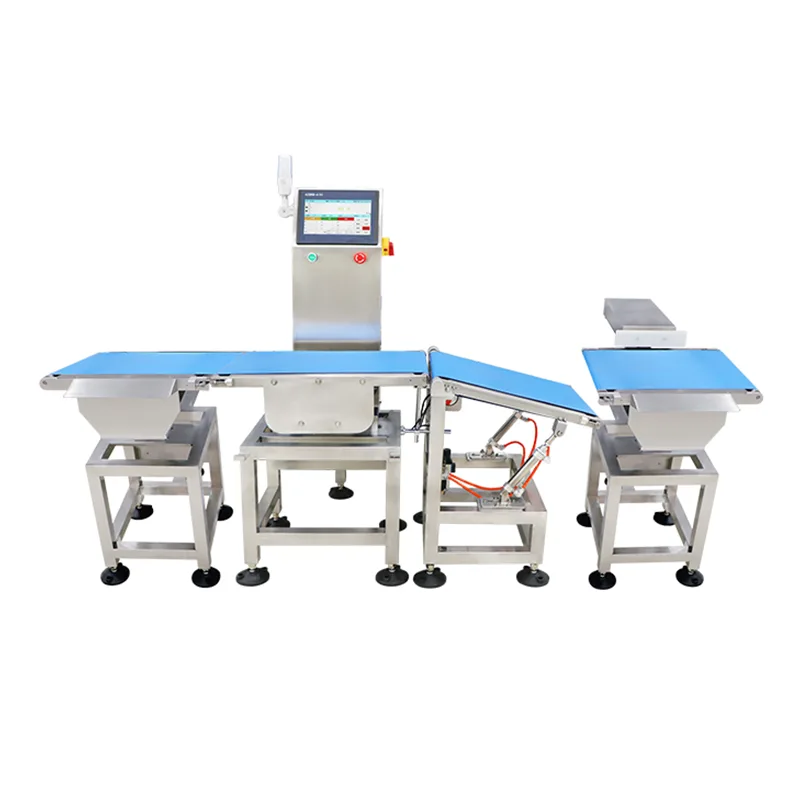

Checkweigher Kecepatan Tinggi Timbang Dinamis (Seri JDS) adalah sistem penimbangan inline yang diproduksi oleh Jiangsu Jutian Weighing Equipment Co., Ltd. Sistem ini dirancang untuk lini produksi yang memerlukan verifikasi berat produk 100% pada kecepatan lini, tanpa mengganggu aliran produk. Peralatan tersebut menangkap pembacaan berat saat produk bergerak di konveyor, membandingkan setiap pembacaan dengan batas yang telah ditentukan, dan memicu mekanisme penyortiran untuk memisahkan item yang tidak sesuai.

Penimbangan dinamis berbeda dengan penimbangan statis karena pengukuran dilakukan selama pergerakan konveyor. Sistem ini mengkompensasi getaran mekanis dan pergerakan produk melalui kombinasi algoritma penyaringan digital dan sel beban yang diisolasi secara mekanis. Oleh karena itu, spesifikasi akurasi saling bergantung dengan kecepatan konveyor, dimensi produk, dan berat produk—hubungan ini diperhitungkan selama konfigurasi sistem.

Spesifikasi Teknis

Catatan tentang akurasi:Akurasi pendeteksian dipengaruhi oleh berat produk, dimensi, kecepatan konveyor, dan kondisi lingkungan. Rentang akurasi yang dinyatakan mewakili kinerja yang dapat dicapai dalam pengujian pabrik terkontrol dengan sampel produk yang representatif. Komisioning di lokasi menetapkan kinerja aktual dalam kondisi produksi.

Seri JDS dikembangkan di Pusat Litbang 919 Jiangsu Jutian dan diproduksi di dua fasilitas manufaktur di bawah manajemen mutu bersertifikasi ISO9001. Perusahaan ini memegang 68 paten nasional, termasuk beberapa paten terkait dengan algoritma penimbangan dinamis dan desain sistem checkweighing berkecepatan tinggi. Produk bersertifikat CE.

Teknologi Penimbangan Dinamis

Sensor dan pemrosesan sinyal:Seri JDS menggunakan sel beban pengukur regangan yang dikonfigurasikan dalam bagian penimbangan yang diisolasi secara mekanis. Sabuk konveyor di atas zona penimbangan ditopang seluruhnya oleh rakitan sel beban, dipisahkan dari motor penggerak dan konveyor hulu/hilir melalui celah atau roller pemindah. Isolasi mekanis ini mengurangi transmisi getaran motor ke sinyal penimbangan.

Pemfilteran digital dan kompensasi kecepatan:Pembacaan berat diambil sampelnya dengan frekuensi tinggi selama periode singkat setiap produk melewati zona penimbangan. Algoritme penyaringan digital mengekstrak nilai bobot yang stabil dari sinyal dinamis, mengkompensasi sisa getaran dan pergerakan sabuk. Kapasitas keluaran sistem ditentukan oleh panjang produk, kecepatan konveyor, dan waktu minimum yang diperlukan agar sinyal penimbangan menjadi stabil.

Manajemen Parameter Produk & Logika Penyortiran

Pengontrol layar sentuh menyimpan kumpulan parameter untuk beberapa produk, termasuk berat target, batas toleransi atas/bawah, kecepatan konveyor, dan mode penyortiran. Ketika suatu produk dipilih, semua parameter terkait dimuat secara otomatis, sehingga mengurangi waktu peralihan antar SKU yang berbeda. Sistem ini mendukung klasifikasi berdasarkan berat badan ke dalam beberapa tingkatan (misalnya, berat badan kurang, dapat diterima, kelebihan berat badan) dengan tindakan penyortiran yang dapat dikonfigurasi untuk setiap tingkatan.

Mekanisme penyortiran ditentukan selama konfigurasi sistem berdasarkan karakteristik produk dan tata letak lini. Pilihan yang umum mencakup lengan dorong pneumatik untuk penolakan lateral, nosel semburan udara untuk produk ringan, dan penutup jatuh atau gerbang pengalih untuk integrasi dengan konveyor hilir. Sensor konfirmasi penolakan memverifikasi bahwa item yang tidak sesuai telah berhasil dihapus sebelum produk berikutnya tiba.

Keandalan Operasional di Lingkungan Industri

Rangka struktural dibuat dari baja tahan karat 304, dipilih karena ketahanan dan kompatibilitasnya dengan lingkungan pencucian yang umum dalam produksi makanan dan farmasi. Pengontrol layar sentuh dan penutup listrik disegel ke IP65 atau lebih tinggi, tergantung konfigurasi. Sambungan kabel dan sensor disalurkan melalui saluran tertutup. Sistem ini dirancang untuk pengoperasian multi-shift secara terus-menerus, dengan bantalan dan sabuk ditentukan untuk siklus kerja yang diinginkan.

Kalibrasi dilakukan melalui antarmuka layar sentuh menggunakan prosedur titik tunggal atau multi titik yang dipandu dengan anak timbangan uji bersertifikat. Perawatan rutin—termasuk inspeksi belt, pemeriksaan sensor zero, dan verifikasi penyelarasan konveyor—dapat diakses tanpa alat khusus.

Skenario Penerapan Khas

FAQ (Pertanyaan yang Sering Diajukan)

Bagaimana kecepatan konveyor memengaruhi keakuratan penimbangan?
Akurasi dan kecepatan saling bergantung dalam penimbangan dinamis. Kecepatan konveyor yang lebih tinggi mengurangi waktu yang dihabiskan setiap produk di zona penimbangan, sehingga dapat meningkatkan variasi pengukuran. Selama konfigurasi sistem, tim teknik menentukan akurasi yang dapat dicapai pada throughput yang diperlukan berdasarkan berat dan dimensi produk. Angka akurasi diverifikasi selama commissioning di lokasi dengan sampel produksi aktual.

Mekanisme apa yang mencegah getaran mempengaruhi pembacaan berat badan?
Dua pendekatan desain digunakan: isolasi mekanis dan pemrosesan sinyal digital. Bagian penimbangan dipisahkan secara mekanis dari motor penggerak dan konveyor yang berdekatan untuk meminimalkan transmisi getaran. Di sisi sinyal, algoritme pemfilteran digital memproses sampel bobot frekuensi tinggi untuk mengekstraksi nilai yang stabil meskipun ada sisa getaran lingkungan.

Bagaimana sistem menangani beberapa produk di lini yang sama?
Parameter produk—termasuk berat target, batas toleransi, kecepatan konveyor, dan tindakan penyortiran—disimpan sebagai preset bernama di pengontrol. Operator memilih produk aktif dari menu layar sentuh, dan semua parameter dimuat secara otomatis. Pergantian antar preset tidak memerlukan kalibrasi ulang.

Fitur penelusuran data apa saja yang disertakan?
Setiap pengukuran berat diberi stempel waktu dan dicatat dengan pengidentifikasi produk, berat yang diukur, status toleransi (lulus/gagal), dan hasil penyortiran. Data dapat diekspor melalui USB dalam format CSV atau dikirim ke sistem host melalui Ethernet atau koneksi serial. Ringkasan statistik—termasuk jumlah total, tingkat kelulusan, dan distribusi bobot—dapat dilihat di layar sentuh secara real-time.

Bagaimana mekanisme penyortiran dipilih untuk aplikasi tertentu?
Pemilihan mekanisme penyortiran bergantung pada berat produk, dimensi, jenis kemasan, kecepatan konveyor, dan ruang jalur yang tersedia. Lengan dorong pneumatik biasanya digunakan untuk karton dan wadah kaku. Sistem ledakan udara cocok untuk paket ringan dan fleksibel. Tahap tinjauan teknik menentukan mekanisme yang sesuai berdasarkan spesifikasi produk pelanggan dan tata letak lini.
