Checkweigher presisi tinggi

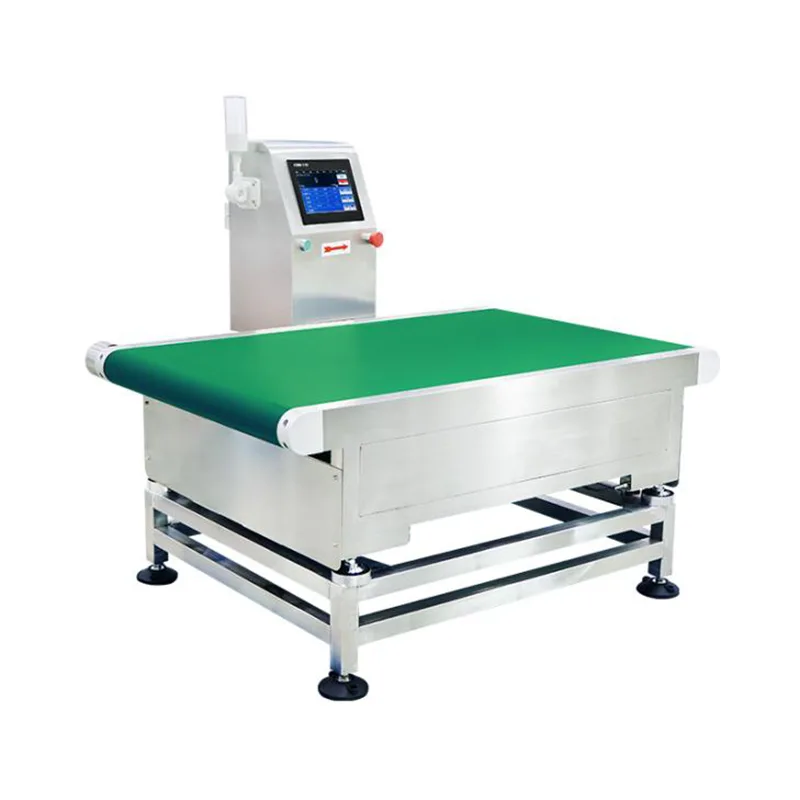

Checkweigher Presisi Tinggi (Model JDT-CZ-A30-30K/100K) adalah sistem penimbangan dinamis inline yang diproduksi oleh Jiangsu Jutian Weighing Equipment Co., Ltd. Sistem ini dirancang untuk lini produksi yang menangani produk kemasan berukuran sedang hingga besar—seperti tas curah, karton besar, bundel multipak, dan kontainer industri—yang memerlukan verifikasi berat akhir dan pemeriksaan kelengkapan sebelum pembuatan palet atau pengiriman.

Sistem mencatat pembacaan berat saat produk melewati konveyor penimbangan, membandingkan setiap pengukuran dengan nilai target dan toleransi yang telah ditetapkan, dan menghasilkan keputusan lulus atau gagal. Untuk kondisi gagal, konveyor berhenti atau keluaran alarm terpicu, bergantung pada mode operasi yang dikonfigurasi. Peralatan ini dimaksudkan untuk diintegrasikan ke dalam jalur pengemasan otomatis, stasiun inspeksi akhir jalur, dan titik verifikasi logistik keluar.

Spesifikasi Teknis

Catatan akurasi:Akurasi pendeteksian bergantung pada berat, dimensi, stabilitas pengangkutan, dan kondisi lingkungan produk yang diukur. Angka akurasi yang dinyatakan dapat dicapai dalam pengujian pabrik yang terkontrol dengan sampel produk yang representatif. Komisioning di lokasi menetapkan kinerja aktual dalam kondisi produksi.

Jiangsu Jutian Weighing Equipment Co, Ltd memegang sertifikasi manajemen mutu ISO9001 dan sertifikasi produk CE. Dengan pengalaman lebih dari 20 tahun dalam instrumentasi penimbangan, perusahaan ini telah mengumpulkan 68 paten nasional dan 20 hak cipta perangkat lunak melalui 919 Pusat Litbang. Manufaktur dilakukan di dua fasilitas produksi berdasarkan prosedur kendali mutu standar yang mencakup inspeksi material, perakitan, kalibrasi, dan pengujian akhir. Kustomisasi non-standar—termasuk dimensi konveyor, material rangka, antarmuka komunikasi, dan fungsionalitas perangkat lunak—didukung berdasarkan kebutuhan proyek.

Desain Mekanik Bagian Penimbangan dan Penanganan Beban

Bagian konveyor penimbangan dirancang untuk mengakomodasi produk dengan berat hingga 100 kg dalam transit dinamis. Rakitan sel beban ditentukan untuk kapasitas terukur dengan margin keselamatan yang sesuai untuk menangani kondisi kelebihan beban singkat yang dapat terjadi saat produk ditempatkan atau dipindahkan ke konveyor. Rangka konveyor menggunakan baja karbon berkekuatan tinggi atau baja tahan karat opsional, dengan penguatan struktural pada titik pemasangan sel beban.

Elemen pemasangan penyerap goncangan ditempatkan di antara platform penimbangan dan rangka penyangga untuk mengurangi dampak mekanis yang ditransmisikan saat produk memasuki zona penimbangan. Isolasi mekanis ini memiliki dua fungsi: melindungi sel beban dari lonjakan beban berlebih sementara, dan mengurangi waktu penyelesaian yang diperlukan agar sinyal bobot stabil sebelum pembacaan ditangkap. Motor penggerak sabuk dipisahkan secara mekanis dari bagian penimbangan untuk mencegah getaran motor digabungkan ke sinyal sel beban.

Pencatatan Data dan Penelusuran Kualitas

Setiap siklus inspeksi menghasilkan catatan data yang mencakup stempel waktu, bobot terukur, target bobot, batas toleransi, dan hasil lulus/gagal. Pengontrol menyimpan catatan ini secara internal, dan data dapat diekspor melalui USB dalam format CSV untuk analisis produksi, pelaporan kualitas, atau dokumentasi batch. Untuk jalur dengan konektivitas jaringan, data bobot dapat dikirim ke sistem host melalui antarmuka komunikasi yang dapat dikonfigurasi.

Sistem ini mendukung batas berat atas dan bawah yang telah ditentukan sebelumnya untuk setiap produk. Ketika berat yang diukur berada di luar rentang yang dikonfigurasi, pengontrol memicu keluaran alarm dan menghentikan konveyor pengumpan untuk mencegah barang yang tidak sesuai melanjutkan ke hilir. Konveyor tetap berhenti sampai operator memindahkan barang yang ditandai dan membunyikan alarm, sehingga menciptakan gerbang kualitas yang terdokumentasi dalam aliran produksi.

Pilihan Bahan Rangka dan Adaptasi Lingkungan

Rangka standar dibuat dari baja karbon berkekuatan tinggi dengan perawatan permukaan anti korosi. Untuk fasilitas dengan persyaratan pencucian, paparan kelembapan, atau atmosfer korosif, rangka baja tahan karat dapat ditentukan. Untuk lingkungan di mana terdapat bahan yang mudah terbakar, tersedia konfigurasi tahan ledakan (peringkat Ex d IIB T4 Ga), dengan pengontrol dan penutup listrik dirancang untuk memenuhi standar perlindungan yang relevan. Peralatan ini dirancang untuk beroperasi dengan andal di lingkungan industri standar; pemasangan harus menghindari area dengan interferensi elektromagnetik yang kuat, kelembapan kondensasi, atau getaran lantai yang berlebihan.

Tugas Inspeksi Khas

FAQ (Pertanyaan yang Sering Diajukan)

Bagaimana cara checkweigher menangani produk yang distribusi bobotnya tidak merata atau alasnya tidak stabil?
Produk dengan distribusi berat yang tidak merata mungkin menunjukkan variasi pengukuran jika pusat gravitasi bergeser selama transit konveyor. Pemasangan peredam guncangan dan isolasi mekanis pada bagian penimbangan membantu mengurangi efek perpindahan beban. Untuk produk dengan alas fleksibel atau tidak stabil, rel pemandu dapat dipasang untuk memusatkan produk pada sabuk. Sampel produk biasanya dievaluasi selama tinjauan teknik untuk menentukan apakah diperlukan perbaikan tambahan.

Apa perbedaan antara menghentikan konveyor untuk produk gagal dibandingkan menggunakan mekanisme penolakan?
Mode operasi standar menghentikan konveyor pengumpan ketika item yang tidak sesuai terdeteksi. Operator menghapus item yang ditandai dan memulai kembali saluran. Hal ini cocok untuk jalur throughput sedang dimana intervensi operator dapat dilakukan. Untuk jalur berkecepatan lebih tinggi atau penolakan otomatis, pendorong atau pengalih pneumatik dapat diintegrasikan sebagai opsi penyesuaian.

Bisakah checkweigher diintegrasikan dengan pembuat kode inkjet atau printer label?
Ya. Pengontrol dapat mengeluarkan sinyal yang disinkronkan dengan posisi produk untuk memicu perangkat pengkodean atau pencetakan eksternal. Hal ini memungkinkan data berat, kode batch, atau stempel waktu diterapkan pada produk setelah penimbangan. Detail konfigurasi—termasuk protokol komunikasi, waktu sinyal, dan format data—ditentukan selama pengaturan sistem.

Prosedur kalibrasi apa yang digunakan untuk rentang 30–100 kg?
Kalibrasi dilakukan dengan menggunakan anak timbangan uji bersertifikat yang sesuai dengan kapasitas terukur. Antarmuka layar sentuh menyediakan rutinitas kalibrasi yang dipandu. Untuk kapasitas hingga 100 kg, direkomendasikan beberapa titik kalibrasi di seluruh rentang untuk memastikan linearitas. Prosedur kalibrasi dapat diulangi oleh personel di lokasi sebagai bagian dari pemeriksaan kualitas rutin.

Apakah konfigurasi tahan ledakan tersedia untuk aplikasi industri kimia?
Tersedia konfigurasi tahan ledakan dengan rating Ex d IIB T4 Ga. Hal ini berlaku untuk selungkup listrik, rumah pengontrol, dan perkabelan. Konfigurasi spesifik harus ditentukan pada saat pemesanan, karena mempengaruhi pemilihan komponen dan dokumentasi sertifikasi. Desain mekanis standar sel beban dan rakitan konveyor tetap tidak berubah.
