Checkweigher Online Cerdas

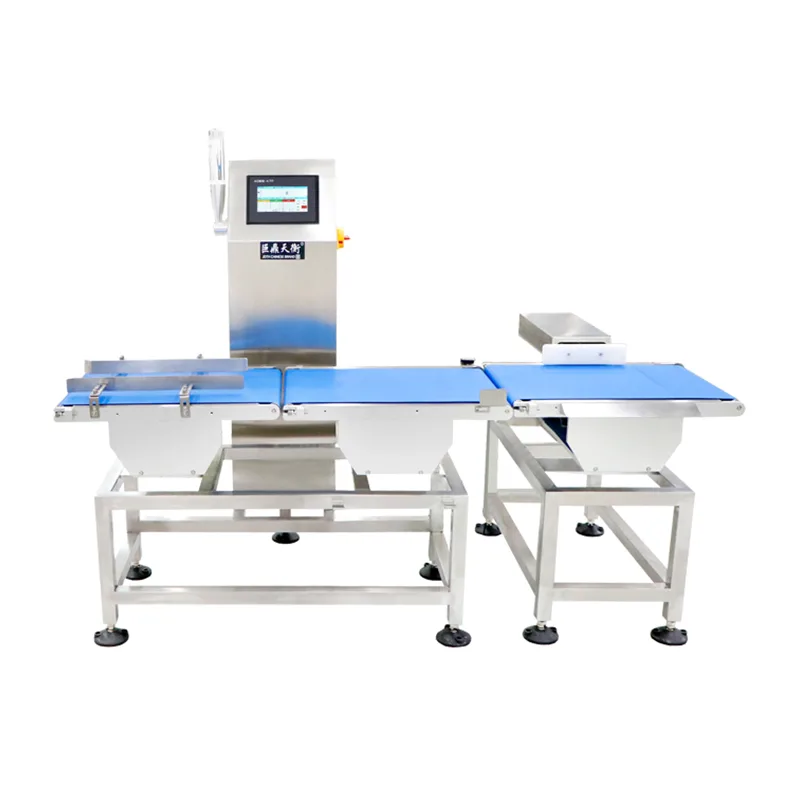

A30 Intelligent Online Checkweigher adalah sistem checkweigher sabuk berkecepatan tinggi yang diproduksi oleh Jiangsu Jutian Weighing Equipment Co., Ltd. Sistem ini dibuat pada platform kontrol Linux tertanam dan dirancang untuk pemeriksaan berat yang terus menerus dan bergerak di jalur produksi dan pengemasan. Sistem ini menangkap pembacaan berat saat produk melewati bagian konveyor yang terintegrasi dengan sel beban, membandingkan setiap pembacaan dengan parameter yang disimpan, dan memicu keluaran yang dapat dikonfigurasi berdasarkan hasil lulus/gagal—semuanya tanpa mengubah kecepatan lini atau jarak produk yang ada.

Penggunaan sistem operasi Linux tertanam menyediakan lingkungan multitasking real-time untuk pemrosesan sinyal berat, manajemen antarmuka pengguna layar sentuh, pencatatan data, dan komunikasi. Arsitektur ini memungkinkan sistem untuk menangani tugas inspeksi berkecepatan tinggi sambil mempertahankan fleksibilitas untuk mengadaptasi protokol komunikasi, format data, dan integrasi periferal.

Arsitektur Sistem dan Rantai Pemrosesan Sinyal

Intelligent Online Checkweigher terdiri dari empat bagian fungsional: konveyor pengumpan, konveyor penimbangan, konveyor pengumpan, dan unit kontrol berbasis Linux. Rantai sinyal beroperasi sebagai berikut:

1. Deteksi dan pemicuan produk:Sensor fotolistrik yang ditempatkan pada transisi pengumpanan ke penimbangan mendeteksi keunggulan produk yang masuk. Sinyal sensor dirutekan ke input digital pengontrol, yang memulai urutan penangkapan bobot berdasarkan penundaan yang telah dikonfigurasi sebelumnya dan panjang produk.

2. Akuisisi sinyal berat:Konveyor penimbangan dipasang pada rakitan sel beban pengukur regangan yang diisolasi secara mekanis dari motor penggerak dan konveyor yang berdekatan. Sinyal bobot analog diperkuat, disaring, dan didigitalkan oleh modul ADC berkecepatan tinggi pengontrol. Tingkat pengambilan sampel dikonfigurasikan untuk menangkap beberapa pembacaan selama periode singkat ketika produk sepenuhnya berada di bagian penimbangan.

3. Pemfilteran digital dan perhitungan berat:Sistem Linux menerapkan algoritme pemfilteran digital pada aliran data sampel, yang mengkompensasi getaran mekanis sisa dan kebisingan sabuk. Nilai bobot yang stabil diekstraksi dan dibandingkan secara real time terhadap target bobot produk dan batas toleransi yang disimpan dalam database parameter.

4. Keputusan dan keluaran:Sistem mengklasifikasikan produk lolos atau gagal berdasarkan hasil perbandingan. Untuk kondisi kegagalan, sinyal keluaran yang dapat dikonfigurasi dapat memicu alarm suara, indikator visual, penghentian konveyor, atau mekanisme penolakan. Keputusan dilaksanakan dalam waktu transit produk melalui bagian outfeed.

5. Perekaman data:Setiap peristiwa inspeksi—termasuk stempel waktu, pengidentifikasi produk, berat terukur, dan status lulus/gagal—dicatat ke penyimpanan internal dan tersedia untuk ekspor USB dalam format CSV.

Parameter Teknis Utama

Catatan akurasi:Akurasi yang dapat dicapai bergantung pada berat produk, dimensi, kecepatan konveyor, dan stabilitas lingkungan. Spesifikasi diverifikasi dalam kondisi pabrik yang terkendali dengan sampel yang representatif dan dikonfirmasi selama commissioning di lokasi.

Jiangsu Jutian Weighing Equipment Co., Ltd. memiliki lebih dari 20 tahun pengalaman dalam instrumentasi penimbangan dan sistem otomatis. Perusahaan ini memegang sertifikasi ISO9001, sertifikasi produk CE, 68 paten nasional, dan 20 hak cipta perangkat lunak. Manufaktur dilakukan di dua fasilitas berdasarkan prosedur kualitas standar, dengan pengembangan sistem yang dipimpin oleh Pusat Litbang 919.

Kemampuan Sistem dan Perangkat Lunak Tertanam Linux

Pilihan platform Linux tertanam memberikan beberapa karakteristik fungsional yang relevan dengan aplikasi checkweighing industri. Kernel real-time menangani perolehan sinyal bobot dan keluaran keputusan dengan waktu deterministik, memastikan bahwa sinyal lulus/gagal dihasilkan dalam jendela transit produk. Arsitektur multitugas memungkinkan antarmuka pengguna layar sentuh, pencatatan data, dan komunikasi jaringan beroperasi secara bersamaan tanpa mengganggu siklus pemeriksaan.

Antarmuka pengguna mendukung tampilan bahasa Cina dan Inggris, dengan konfigurasi parameter dapat diakses melalui halaman menu terstruktur. Izin pengguna multi-level membatasi pengaturan penting—seperti batas toleransi dan parameter kalibrasi—untuk personel yang berwenang. Pembaruan perangkat lunak dapat diterapkan melalui USB atau koneksi jaringan, memungkinkan peningkatan lapangan tanpa modifikasi perangkat keras.

Tumpukan komunikasi sistem mendukung protokol serial dan Ethernet standar. Format keluaran data, interval transmisi, dan metode jabat tangan dapat dikonfigurasi agar sesuai dengan persyaratan sistem host seperti MES, SCADA, atau server pengumpulan data pabrik. Untuk aplikasi yang memerlukan integrasi dengan mekanisme penolakan, output I/O dapat dikonfigurasi untuk menggerakkan katup pneumatik, relai, atau tumpukan indikator.

Skenario Inspeksi Khas

FAQ (Pertanyaan yang Sering Diajukan)

Keuntungan apa yang diberikan sistem Linux tertanam dibandingkan mikrokontroler standar?
Platform Linux menawarkan kemampuan multitasking dan lingkungan perangkat lunak standar. Hal ini memungkinkan pengoperasian rutin inspeksi secara bersamaan, pembaruan tampilan layar sentuh, pencatatan data, dan komunikasi jaringan tanpa konflik waktu. Ini juga menyederhanakan penyesuaian protokol dan mendukung alat jaringan standar untuk integrasi dengan sistem TI pabrik.

Bagaimana checkweigher dikalibrasi dan seberapa sering kalibrasi ulang diperlukan?
Kalibrasi dilakukan menggunakan anak timbangan uji tersertifikasi melalui rutinitas satu titik yang dipandu pada layar sentuh. Frekuensi kalibrasi ulang bergantung pada lingkungan pengoperasian dan sistem mutu fasilitas—verifikasi harian atau per shift adalah hal yang umum di industri yang diatur. Sistem ini memungkinkan kalibrasi diselesaikan tanpa pembongkaran.

Bisakah sistem berkomunikasi dengan MES atau server database kami yang ada?
Antarmuka Ethernet standar mendukung komunikasi TCP/IP. Format data dan protokol transmisi dapat disesuaikan selama commissioning agar sesuai dengan kebutuhan sistem penerima. Untuk integrasi non-standar, tim teknik dapat menyediakan dokumentasi protokol atau mengonfigurasi keluaran data yang sesuai.

Apa yang menentukan throughput maksimum checkweigher?
Throughput ditentukan oleh panjang produk, kecepatan konveyor, dan waktu minimum yang diperlukan agar sinyal berat stabil. Produk yang lebih panjang atau persyaratan akurasi yang lebih tinggi biasanya memerlukan kecepatan yang lebih lambat atau bagian penimbangan yang lebih besar. Perkiraan throughput diberikan selama peninjauan teknik berdasarkan sampel produk pelanggan dan ekspektasi kecepatan.

Bagaimana mekanisme penolakan terintegrasi dengan checkweigher?
Pengontrol menyediakan output I/O digital yang dapat dikonfigurasi untuk menggerakkan pendorong pneumatik, nozel ledakan udara, atau gerbang pengalih. Waktu keluaran disinkronkan dengan posisi produk yang dilacak. Mekanisme spesifik dan integrasinya ditentukan selama konfigurasi sistem berdasarkan karakteristik produk dan tata letak lini.
