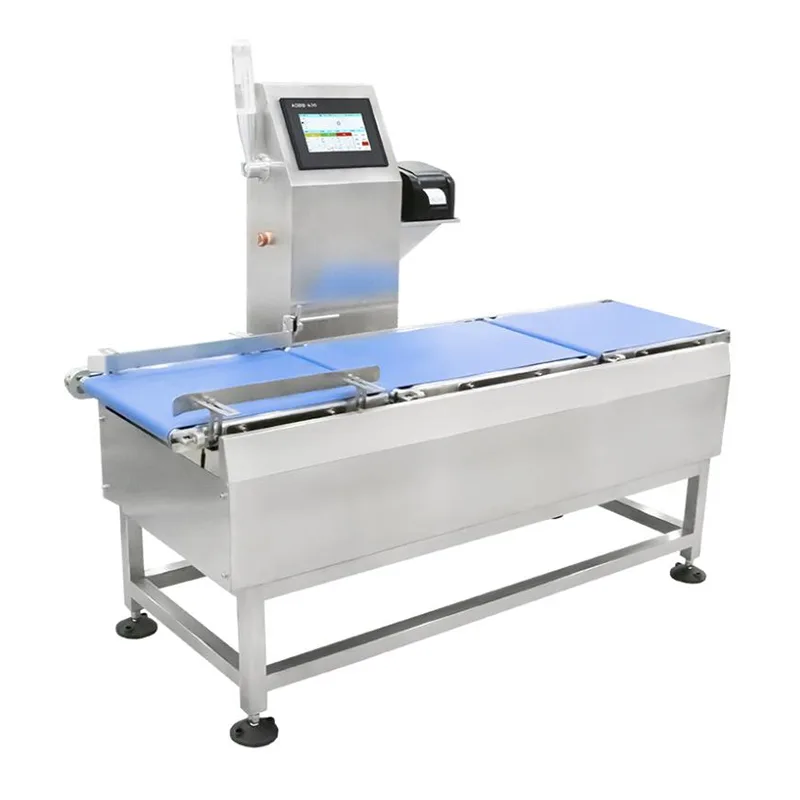

Checkweigher Kecepatan Tinggi yang Cerdas

Checkweigher Cerdas Berkecepatan Tinggi adalah sistem penimbangan inline kompak yang dikembangkan oleh Jiangsu Jutian Weighing Equipment Co., Ltd. untuk pemeriksaan berat dinamis pada produk kemasan kecil dan ringan. Hal ini dirancang untuk beroperasi pada throughput tinggi pada jalur produksi di mana berat masing-masing produk berkisar dari beberapa gram hingga beberapa kilogram, dan di mana item yang tidak dapat ditoleransi harus diidentifikasi dan dihilangkan tanpa mengganggu siklus lini.

Peralatan ini menangkap pembacaan berat selama transit konveyor, memproses setiap pengukuran melalui rantai penyaringan digital, dan memicu mekanisme penolakan pneumatik atau mekanis untuk barang yang tidak sesuai. Semua peristiwa penimbangan diberi stempel waktu dan dicatat agar dapat ditelusuri.

Spesifikasi Teknis

Catatan kinerja:Akurasi dan throughput dipengaruhi oleh dimensi produk, bahan kemasan, dan stabilitas lini. Spesifikasi di atas didasarkan pada pengujian pabrik terkontrol dengan produk yang representatif. Komisioning di lokasi memvalidasi kinerja aktual dalam kondisi produksi.

Jiangsu Jutian Weighing Equipment Co., Ltd. bersertifikat ISO9001. Pusat Litbang 919 milik perusahaan ini telah mengembangkan 68 paten nasional dan 20 hak cipta perangkat lunak terkait instrumentasi penimbangan, algoritma dinamis, dan sistem checkweighing otomatis. Produk bersertifikat CE dan diproduksi di dua fasilitas manufaktur.

Arsitektur Sistem dan Komponen Utama

Checkweigher terdiri dari tiga bagian terintegrasi: konveyor pengumpanan, zona penimbangan, dan pengumpan keluar dengan stasiun penyortiran. Konveyor pengumpan memberi ruang dan mempercepat produk ke kecepatan stabil sebelum memasuki zona penimbangan. Konveyor penimbangan dipasang pada rakitan sel beban pengukur regangan yang diisolasi secara mekanis dari bagian penggerak. Sensor fotolistrik mendeteksi masuknya produk dan memicu urutan penangkapan berat. Setelah ditimbang, produk dikirim ke pengumpan di mana pendorong pneumatik mengalihkan barang yang tidak sesuai ke dalam wadah penyortiran atau konveyor terpisah. Aktuasi pendorong diatur waktunya menggunakan posisi terlacak produk untuk memastikan ejeksi yang tepat.

Sel beban dipilih untuk rentang bobot target dan persyaratan resolusi. Pengontrol layar sentuh menyimpan parameter spesifik produk—berat target, batas atas/bawah, kecepatan konveyor, dan penundaan penolakan—dan menampilkan statistik produksi waktu nyata termasuk tingkat kelulusan, jumlah penolakan, dan histogram distribusi berat.

Pemrosesan dan Komunikasi Data Waktu Nyata

Sinyal beban diambil sampelnya pada frekuensi tinggi dan diproses dengan algoritma penyaringan digital yang mengkompensasi getaran mekanis dan kebisingan sabuk. Nilai berat yang diproses dibandingkan dengan batas toleransi yang disimpan. Keputusan sistem (lulus/gagal) dan bobot terukur dikirimkan ke pengontrol outfeed untuk eksekusi penyortiran.

Semua catatan berat badan diberi stempel waktu dan dapat diekspor melalui USB dalam format CSV. Antarmuka komunikasi (Ethernet, RS232, RS485) mendukung integrasi data dengan platform MES, SCADA, atau ERP. Sistem dapat dikonfigurasi untuk mengeluarkan data secara terus-menerus, sesuai permintaan, atau setelah setiap siklus inspeksi berdasarkan persyaratan sistem host.

Kalibrasi dan Perawatan Rutin

Kalibrasi dilakukan melalui antarmuka layar sentuh menggunakan anak timbangan uji bersertifikat. Tersedia rutinitas kalibrasi satu titik dan multi titik. Prosedur yang dipandu meminimalkan kesalahan operator dan tidak memerlukan pembongkaran.

Jadwal pemeliharaan rutin:
Sehari-hari:Bersihkan platform penimbangan dan permukaan ban berjalan; verifikasi koneksi kabel sensor.
Mingguan:Periksa ketegangan dan kesejajaran sabuk konveyor; periksa tekanan sistem pneumatik (0,6–0,8 MPa) dan fungsi aktuator.
Bulanan:Lakukan verifikasi akurasi dengan anak timbangan bersertifikat; memeriksa dan melumasi bantalan konveyor.
Memecahkan masalah umum:Penyimpangan berat mungkin mengindikasikan kelebihan beban pada sensor atau sel beban yang rusak; Kegagalan penolakan sering kali berhubungan dengan penurunan tekanan udara atau pendorong yang tidak sejajar. Suku cadang untuk barang-barang yang sering dipakai (sabuk, filter, sensor) disimpan dalam inventaris untuk penggantian segera.

Produk Khas dan Skenario Inspeksi

FAQ (Pertanyaan yang Sering Diajukan)

Berapa berat produk minimum yang dapat diperiksa dengan andal oleh sistem?
Kisaran penimbangan yang ditentukan dimulai dari 5 g. Inspeksi dinamis yang andal untuk produk yang sangat ringan bergantung pada bentuk produk, pusat gravitasi, dan kecepatan konveyor. Produk di bawah 5 g dapat dievaluasi berdasarkan kasus per kasus selama tinjauan teknis.

Bagaimana mekanisme penyortiran pneumatik memastikan pelepasan secara presisi tanpa merusak produk di dekatnya?
Waktu penolakan didasarkan pada kecepatan konveyor dan pelacakan posisi produk dari sensor fotolistrik. Pengontrol menghitung saat yang tepat ketika produk yang tidak sesuai mencapai pendorong dan mengaktifkan silinder pneumatik untuk langkah tertentu. Jarak produk-ke-produk harus cukup agar pendorong dapat ditarik kembali sebelum produk berikutnya tiba. Jarak minimum ditentukan selama konfigurasi sistem.

Bagaimana akurasi dipertahankan pada throughput tinggi?
Algoritma pemfilteran digital mengekstrak nilai bobot stabil dari jendela pengukuran pendek yang tersedia dengan kecepatan tinggi. Isolasi mekanis pada konveyor penimbangan mengurangi transmisi getaran. Untuk aplikasi berkecepatan sangat tinggi, trade-off antara throughput dan akurasi dibahas selama spesifikasi sistem, dan akurasi yang dapat dicapai dikonfirmasi melalui pengujian dinamis dengan sampel produk pelanggan.

Dapatkah checkweigher menangani produk yang bagian bawahnya tidak rata secara kaku?
Produk dengan alas yang tidak rata atau fleksibel mungkin menunjukkan peningkatan variasi berat selama penimbangan dinamis. Bahan sabuk khusus, rel pemandu, atau pengangkut khusus produk dapat dipertimbangkan untuk menstabilkan barang selama transit. Sampel produk biasanya diuji selama tahap rekayasa untuk menentukan apakah diperlukan pemasangan tambahan.

Bagaimana prosedur peralihan antar produk yang berbeda?
Parameter produk—berat target, batas toleransi, kecepatan konveyor, dan pengaturan penolakan—disimpan sebagai preset bernama di pengontrol layar sentuh. Operator memilih produk yang diinginkan dari menu, dan semua parameter dimuat secara otomatis. Tidak diperlukan penyesuaian mekanis untuk produk dalam kelas ukuran dan berat yang sama. Pemeriksaan kalibrasi dengan bobot referensi direkomendasikan setelah pergantian.
